Ich habe dieses Forum eingerichtet, weil die für DIY Akkus wichtigen Beschreibungen ziemlich über das Board verstreut sind.

Natürlich ist ein Gruppierung schwierig, weil die Gesamtsysteme schon einigermassen komplex sind.

Daher bitte ich freundlich um Überlegung, wo ihr schreibt:

Über ein Gesamtsystem oder euere spezielle Annlage : In Stell dein Batterie/Powerwall/PV Projekt vor

Über (Bau)-Anleitungen hier (wenn es speziell DIY ist) oder im Wiki (wenn es auch für Fertigakkus gilt).

Über Balancierung hier oder hier BMS Batterie Management/Monitoring System

Über Eigenentwicklungen UND Neubauten (vorerst) hier.

Oft wird man es in mehrere verschiedene Foren zuordnen können, macht es nach eurer Meinung, je nachdem wie das Kernthema ist, hinterher verschieben kann man es. Manches etwickelt sich ja auch im Laufe einer Diskussion.

Über serielles Initialisieren, Vorspannung und Federn, Verschiedene Fehlerbeseitigungen gibt es schon einiges im Wiki, dazu habe ich hier ene getrennte Linkliste eingesetzt und angepinnt, aber die eigentlichen Beiträge im Wiki belassen.

Weitere Vorschläge und anderer Sortierungsideen sind willkommen !

2

diskussion erwünscht!

3

Hm

Hatte mich schon sehr gefreut und dann leider keine Anleitung :slight_smile:

Vom Prinzip her finde ich die Idee super, nur gibt es leider jede Menge unterschiedliche Beiträge mit zum Teil unterschiedlichen Ansichten. Ich weiß es ist extrem viel Arbeit, aber wäre cool wenn es eine Anleitung von nem Checker gibt, der genau weiß was und wie man die Dinge tun muss, die sozusagen als Referenz gilt und wenn es Vorschläge gibt, warum Dinge unbedingt anderes dargestellt werden müssen, diese einarbeitet.

Oder eben eine Wiki als sozusagen Schritt für Schritt Anleitung und die jeweils aktuelle Version von denen, die was davon verstehen, steht vorne.

Mein Problem ist oft, dass ich was im Forum gelesen habe, dann was anderes und schauen will was der Unterschied ist, es aber nicht mehr finde u.s.w.

Aber ein zusammenfassen der Links ist schon mal ein Anfang.

Stefan

4

Tja, eine Anleitung in der Detaillierung, die einen komplett Unerfahrenen leiten kann, ist keine Anleitung, sondern ein 8 bändiges Lexikon.

Aber was will man machen ? Die leute, die hier aufschlagen, gehen von erfahrenen bis hinzu Ahnungslosen, die nichtmal wissen, wie ahnungslos sie sind. Du weisst von mir, dass ich sowas ohne jeden Vorwurf sage und meine.

Und darüber hinaus will auch jeder was anderes machen - da reicht eine Anleitung nicht....

Das ist auch richtig - das kommt vor. Ich habe mir Mühe gegeben, die Links so zu setzen, dass das meiner meinung nach richtige herauskommt. Das davon nicht alles unwidersprochen ist, weiss ich. Und das soll auch ein Neueinsteiger wissen. Und verstehen, dass das Thema kein Ausmalbuch mit drei Seiten ist, sondern eine menge Spezialisten hier beschäftigen kann.

Und deswege versuche ich wenigstens die THEMEN anszusprechen, damit ein neuer sich nach Wissen dazu selber umsehen kann. Was er auch tun sollte !

Von Schritt für Schritt im wörtlichen Sinn halte ich nichts. Dafür ist das Gesamtthema imho zu komplex.

Aber mach gerne einen Vorschlag....

5

Ich mag deine Art zu schreiben, nachdem ich es mal verstanden habe wie du es meinst.

Ich das mit dem Lexikon ist leider richtig. Und allen völlig unerfahrenen kann ich nur abraten so etwas anzugehen. Da entsteht hier im Forum manchmal der Eindruck alles kein Problem kann jeder. Ist aber leider nicht so.

Insofern wäre die einzige Idee, die ich hatte eine Aufbauwiki. Ich weiss aber auch, dass die Pflege und vor allem Beurteilung der Einträge viel Zeit kostet und es oft endlose sinnlose Diskussionen gibt, was richtig und falsch ist. Aber das könnte beides nebeneinander existieren und man muss sich halt selbst eine Meinung bilden.

Insofern ist vielleicht dein Ansatz das ganze als Linksammlung aufzuziehen die einzig wirklich machbare (von Zeit und Aufwand her) Lösung. Es sei denn wir finden nen Menschen, der das als Schulprojekt oder Uniprojekt macht und eine Anleitung aufbaut.

Stefan

1 „Gefällt mir“
6

Es ist einerseits immer besser als nichts.

Und andererseits ein Chance, immer wiederkehrende Fragen mit geringem Aufwand zu beantworten.

Es gibt genug Sachen, die ich mittlerweile so oft beantwortet habe, dass ich die Lust verliere das zu tun... weil jemand nicht in der Lage ist, 5 Minuten mit der SuFu zu arbeiten, und stattdessen mal eben fragt.

Wobei es natürlich Sachen gibt, die man nicht leicht findet, das unterscheide ich sehr wohl

1 „Gefällt mir“
7

Ich hatte mal meinen Aufbau der Akkubänke beschrieben, mit Kosten von Anfang bis Ende. Was fehlt sind Einstellungen BMS - da bastel ich seit 1 Jahr dran rum - und teilweise Anbindung an WR. Sicherlich nur eine Art die Bank aufzubauen. Wurde aber in diversen anderen angepinnten threads nie aufgenommen. Bin mir daher nicht sicher, ob es wirklich gut war oder nicht. Kann auch sein, dass mittlerweile die Fotos auf diesen sharing Seiten blockiert sind.

8

Nichts wurde absichtlich übergangen. Gib mir einen Hinweis, was ich verlinken soll.

9

Was mich hier besonders interessieren würde: wie macht ihr das mit dem Verpressen? Typischerweise werden die Zellen ja zu 2 x 8 oder 1x16 zusammengepackt, mit Zwischenfolie nochmal isoliert (was nehmt ihr da?) und dann vorne und hinten mit stabilen Holzplatten (22mm Multiplex o.ä.) und dann 4 Gewindestangen an den Ecken zusammengepresst. Dabei sollte der Pressdruck ca. 250 .. 300 kp betragen. Macht ihr das einfach nach Gefühl, mit Drehmomentschlüssel oder noch besser mit entsprechenden Federn (welche genau?). Muß das Paket nicht etwas 'atmen' können? Die Zellen dehnen sich bei der Ladung immer etwas aus, auch wenn nur minimal - der Druck muß irgendwo hin. Von daher sind Federn sicherlich besser als starre Verschraubungen. Gehen vielleicht auch spez. Gummimatten vorne und hinten oder gar zwischen den Zellen? Zu dick dürfen diese aber auch nicht sein, sonst passen die normalen Zellverbinder nicht mehr usw....

Ich glaube das ist ein Thema, wo noch viel try-and-error unterwegs ist und jeder macht es nach Gutdünken. Manche verspannen gar nicht und haben auch keine Probleme - bis auf einmal - oh weh.... :thinking:

Da würde mich Euer Vorgehen und 'best-practice' interessieren. Gibt es dazu überhaupt eine klare Meinung?

10

-leer-

11

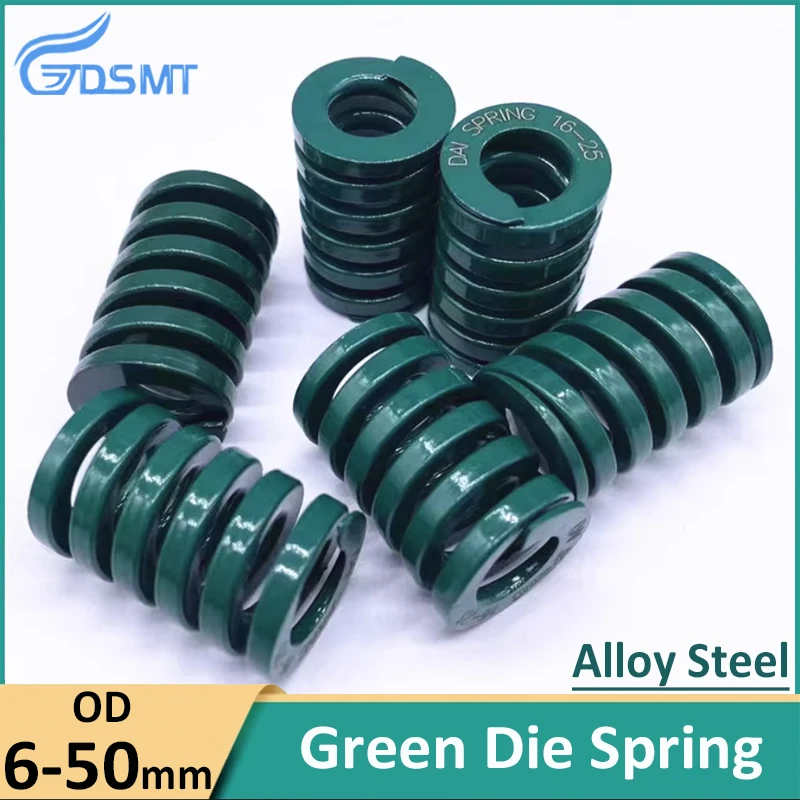

Ich hab 4cm federn die auf 3cm komprimiert 100kg machen. Die federlänge sagt recht genau welche kraft. Ich presse nur auch 150kg, 2 mal 75kg.

Zwischenplatten hab ich 3mm styropor. 2mm wäre besser.

12

Hab neuerdings einen wirklich brauchbaren aus Amazonen, 30 Euro .

Link gefällig?

Und ich hab nur 2 Stangen M4... Das ersetzt mit den E Modulen von Zwischenplatte und Holzplatten alle Federn.

13

Das verstehe ich nicht. Wie bekommst Du nur mit Drehmomentschlüssel einen bestimmten Druck auf die Zellen? Hast Du da eine Formel, mit der Du das überschlägig berechnen kannst? Was sind E-Module? Irgendwelche elastischen Elemente? Nur 2 M4-Stangen finde ich sehr gewagt - schon von der Materialstärke her. Ich hätte wenigstens 4 x M8 genommen :wink: Mit nur 2 Stangen bekommst Du doch auch den Druck nicht gleichmässig verteilt?

14

So viele Fragen....

Weil ganz einfach das Anzugsdrehmoment und die Presskraft linear zusammenhängen... mit dem kleinen Fehler dass man 2mal (Schraubenkopf gegen Auflage und Gewinde) Reibkraft im Drehmoment abziehen bzw. berücksichtigen muss. Und Reibkraft ist Reibwert mal Anzugskraft, ganz grob. Das macht einen Unsicherheitsfaktor von.... 22,38 % :slight_smile: , grob geschätzt.

Das ist ganz einfacher Maschinenbau. Ein Gewinde ist eine Schiefe Ebene, und du schiebst einen Körper mit Gewicht und Reibung die Schräge hoch. Nur dass du beim Schieben die Kreisfunktion dazwischen hast. Und die Hebelwirkung Länge des Hebels gegen Gewindedurchmesser.

Gewöhnlicherweise nehme ich einfach einen fertigen Onlinerechner:

E Modul ist die Materialkonstante Kraft durch Verformung. Gleiche Einheit wie eine Federkonstante. Stahl hat 200000, Alu 70000, Radiergummi hat.... 20.

Kannst du googeln.

Ja natürlich. Die Federstangen, die Zwischenlagen, die beiden Endplatten. Und die Zellen selber. Die haben auch einen E-Modul - den man nur grob raten kann.

Warum? Die maximal mögliche Kraft wird nur zu 30 % ausgenutzt. Aber genau weil sie so dünn sind, federn sie auch. Schonmal von Dehnschrauben gehört ?

Genau. Und dann ordentlich angeknallt ? Das zulässige Anzugsdrehmoment liegt irgendwo bei weniger als 1 Nm, da brauchst du genau den Schlüssel, den ich empfohlen habe.

Da hast du einen Punkt .... wenn du annimmst, dass die Deckplatte selbst weich ist. Ist sie ja auch.

Aber was glaubts du denn, was 20 mm Holz für Kräfte und Verformung aushält? Schau auch da mal den Emodul nach, und rechne die Biegekurve eines 20 mm Brettes 20 cm breit bei 300 kg....

Du "beklagst" dich, dass du 4 Stangen nehmen willst, weil sich die Platte verformt, ich benutze (nur) 2 Stangen und die Nachgiebigkeit des Holzes als Ersatz für die Federn.

Ach ja, hier noch der link für den Drehmomentschlüssel:

Name:HASKYY Drehmomentschlüssel 1/4" 1-10Nm

2 „Gefällt mir“
15

Danke, sehr interessant. Von Maschinenbau und Mechanik verstehst Du eindeutig mehr als ich :wink:

Ich habe bisher immer alle Schrauben, egal ob Radmuttern am Auto oder die Schrauben am ebike, nur mit der Hand angezogen und meine da ein ganz 'gutes Gefühl' zu haben. Bisher hat immer alles gehalten :sunglasses:

Mir ist schon klar, das auch 20mm Multiplex sich einiges bewegen und dehnen kann und eine 'elastische Komponente' hat, ggf. müßte man noch 2 U-Stahlprofile oben und unten an die Platten schrauben um die Verbiegung zu minimieren. 1 Nm Drehmoment erscheint mir recht wenig - damit bekommst Du dann den nötigen Pressdruck von 300 kg auf die Zellen? 1 N entspricht doch etwa der Gewichtskraft von 100g (glaube 102 g) und 1 Nm ist dann die 'Hebelkraft' von 100g auf 1m Hebel im Drehpunkt. Bei der Einschätzung der Reibkraft habe ich überhaupt keine Ahnung, verstehe da auch die Werte in der Formeltabelle evtl. nicht richtig.

Wenn ich es recht verstehe, ist also die Gefahr hoch, dass man das Ganze eher zu fest anzieht? Also eher nur ganz locker handfest? 300 kg Pressdruck klingt erstmal viel, aber auf 4 Schrauben verteilt wären es nur noch 75 kg, d.h. heißt dann aber nicht 7,5 Nm? 300 kg auf einer Fläche von 30x30 cm verteilt wären ja auch nur 333g/cm2, also der Druck von 1/3 bar.

Je nach Material der Zwischenplatten (einige nehmen dünnes Styropor) erschlafft doch die Elastizität mit der Zeit, d.h. der E-Modul wird geringer? Eine dauerelastische Geschichte bekommt man wohl nur mit den passenden Druckfedern hin? Oder könnte man Gummi/Moosgummi/Neopren o.ä. nehmen? Würde vermuten, dass alle Materialien mit der Zeit 'aushärten' und viel an Elastizität verlieren?

16

-leer-

17

Da ist der Link drin mit dem bossard Rechner. Melde mich später.

1 „Gefällt mir“
18

Dir ist klar dass du in der mitte die doppelte anzahl federn brauchst?

19

Jeder, der das nicht nachgerechnet hat, oder sich nicht an gerechnete Vorgaben hält, zieht zu fest an.

Außer du spannst gerechnete Federwege.

1 „Gefällt mir“
20

Formal hast du einen Fehler drin: die beiden Stapel sind nicht unabhängig gepresst... Man nennt das statisch überbestimmt.

Wie ein Stuhl mit mehr als drei Beinen.
