Sammelbestellung Controller fürs DIYBMS v4 (beendet)

Edit 03.07.2021: Alle Platinen sind weg. Wer noch eine braucht, müsste selbst eine Sammelbestellung organisieren und einen eigenen Thread eröffnen.
Hallo allerseits,

um voltmeters beendeten Sammelbestellungsthread https://forum.drbacke.de/viewtopic.php?f=8&t=860 nicht zuzumüllen, eröffne ich hiermit einen eigenen.
Da ich nur einen Controller brauche, dürft ich euch gerne melden, um eine der restlichen 4 Platinen zum Selbstkostenpreis+Porto zu bekommen.

Edit 28.05.2021: Es sind noch 2 Platinen inkl. der noch zu lötenden Komponenten abzugeben.
Ich lege die Lötkomponenten aus der Liste der “Through Hole Components” von https://github.com/stuartpittaway/diyBMSv4/blob/master/ControllerCircuit/ComponentListBOM.md#through-hole-component-list dazu.
Für alle 5 Platinen und die Komponenten habe ich ca. 95,xx Euro bezahlt, also aufgerundet 20 Euro pro Platine. Noch 2 Euro Porto für Warensendung drauf, dann sind wir bei 22 Euro.

Was nicht dabei ist: Display (gibts auf banggood.com) und die ESP32-Platine (ebay/Amazon). Außerdem fehlen auf der Platine der microSD-Halter und der U1 (CANBUS-Transceiver TJA1051).

Wer eins haben will, schickt mir bitte seine Versandadresse per PN und erhält von mir eine IBAN zum Überweisen.

Viele Grüße
Michael

nimm den billigsten versand dann musst wahrscheinlich kein zoll zahlen :wink:

So, Controller ist bestellt - neueste Version vom 08.04. (U3 durch bessere Variante ersetzt), mit allen SMT-Bauteilen außer dem CAN-Bus-Controller U1, sowie ohne microSD-Halter.
Zusätzlich bestelle ich noch die Teile zum Löten von Hand bei LCSC.

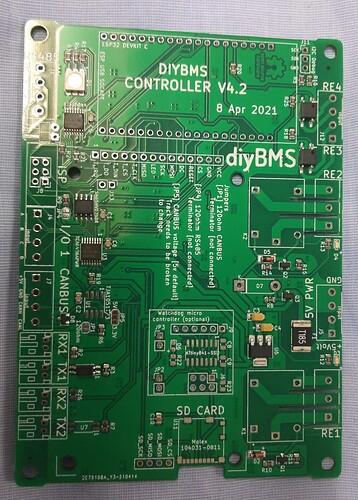

Die Platinen sind angekommen und sehen gut aus. Sobald die Teile mit Beinchen da sind, löte ich alles zusammen.


kontrollier mal f1 ob das richtig verlötet wurde bei mir waren die so halb lose

Bin leider erst jetzt auf diese Projekt aufmerksam gemacht worden. Daher die Frage, ob es noch solche Platinen zu kaufen gibt oder sind bereits alle weg?

Hi, es sind noch 3 von 4 da. Ich aktualisiere die Details im ersten Posting.

kontrollier mal f1 ob das richtig verlötet wurde bei mir waren die so halb lose
Habs gecheckt, sitzt bombenfest. Danke für den Hinweis :)

Ich habe eine PN mit ein paar Fragen bekommen, die ich öffentlich beantworte, damit alle etwas davon haben.


ich hab eigentlich Interesse, bin aber komplett überfordert und hab keinerlei Ahnung von diesem Controller.
Eigentlich hätte ich gern einen, du schreibst so 22 Euro -> wäre wohl ok.

Ich kann das schon so verschicken, aber damit wirst du nicht glücklich. Das ist die Controllereinheit für ein Selbstbau-BMS namens diyBMS von Stuart Pittaway: https://www.youtube.com/watch?v=59bJr-y04vs
Das kann schon relativ viel (inkl. WiFi-Anbindung), braucht aber auch viel Handarbeit.
Die Platine ist mit SMD-Teilen bestückt und gelötet (mit Ausnahme des CAN-Controllers und des SD-Karten-Halters, die beide nicht unbedingt notwendig sind), aber es müssen noch Teile von Hand gelötet werden. Zusätzlich benötigt man pro Zelle ein Modul, das wiederum als Platine bestellt und gelötet werden muss.
Aber ich habe absolut nix und weiß auch nicht was ich noch alles benötige für alles damit es läuft - also für mein 7S-Akku.
- Display ? vermutlich brauch ich das nicht.
- ESP32 ? sagt mir nix.
- SDCard und IC / I2C ? sagt mir nix.
- Teile selber löten ? sieht mikroskopisch klein aus.
Display muss nicht unbedingt sein, der ESP32 ist das Gehirn dieser Controllerplatinen und kann z.B. bei Amazon bestellt werden: https://www.amazon.de/gp/product/B07Z83MF5W
Die ESP32-Platine wird auf das Controllerboard aufgesteckt und via USB mit Software ausgestattet. Die verbleibenden Teile, die man löten muss, sind "normale" Teile mit Beinchen, also nicht mikroskopisch (kein SMD).
- Brauch ich extra 7 Zell-Module ? und auch wieder winzige Teile zum löten ?
- Brauch ich diese Verbindungskabel auch ? usw.
Ja, nicht winzig, ja
Hast Du Lust und Ziet mir das zu erklären ? Oder 1 oder 2 VideoLinks wo alles rundherum beschrieben ist ?
Ich wäre dankbar ... ... aber auch ein NEIN zu allen Punkten wird von mir akzeptiert ...
Der deutsche Youtuber GreatScott hat zur Auswahl eines BMS folgendes englische Video gemacht: https://www.youtube.com/watch?v=rT-1gvkFj60

Ich habe relativ viel Erfahrung mit Elektronik und Programmierung, daher konnte ich mich guten Gewissens fürs diyBMS entscheiden. Mein Tipp für dich: für deinen 7s-Akku würde ich dir erst einmal zu einem fertigen BMS raten, das einfach nur ein Auge auf die Zellen hat. Bei Amazon finde ich unter "7s BMS" bereits Platinen ab 10 Euro, aber hier im Forum kann man dir sicher das Passende empfehlen.
Ein späterer Umstieg aufs diyBMS ist dann immer noch möglich.

ja das diy bms von stuart ist wirklich nichts für anfänger
obwohl ich war ja auch einer :mrgreen:

geht schon wenn man anfänger ist aber da muss man sehr viel selbst suchen wie man was baut und programmiert
kann man das, ist alles andere easy und das bms ist der hammer

eigentlich zeigt stuart alles notwendige in seinen videos (wie man das bestellt, wie mans lötet und programmiert)
eigentlich muss man nur diese drei videos anschauen
https://www.youtube.com/watch?v=htS6FY4nsI8
https://www.youtube.com/watch?v=P9E6WtcnV2U
https://www.youtube.com/watch?v=Nl4_ajHj758

Zur Info, falls es noch jemanden betrifft: Ich habe mir gerade die Einzelmodule (V4.40) bei JLCPCB bestellt. Die NTC-Widerstände zur Temperaturmessung habe ich dabei ausgetauscht, denn das von Stuart angegebene Teil ist schon länger nicht verfügbar. Im Anhang ein aktualisiertes BOM und CPL.
Gerade als ich bestellen wollte (in der Teileübersicht war alles grün), ging ein weiteres Teil “out of stock”, nämlich die Spannungsreferenz D1. Die löte ich nun wie den ATtiny von Hand.

Von den Controllerplatinen hätte ich übrigens noch 2 Platinen da :slight_smile:
7671=1907-ModuleV440-BOMundCPL.zip|attachment (1.63 KB)

Alle Platinen sind weg, dieser Thread ist beendet. Frohes Löten an alle :slight_smile:

Ich hol das mal kurz aus dem Keller…

Ich habe auch seit April eine diyBMS laufen und brauchte eine zweite Platine.
Eine kann man nicht bestellen. Kurzum: ich habe noch Controller Boards Rev.4.4.
Ausserdem Zellenboards für LFK Akkus. Attinys und ESPs.
Wer noch was braucht…
