Opendtu-onbattery Platine?

Balkonkraftwerk Anlage allgemein
1

Hallo zusammen,

ich habe bis jetzt das "normale" OpenDTU im Einsatz. Lauft alles sehr gut.

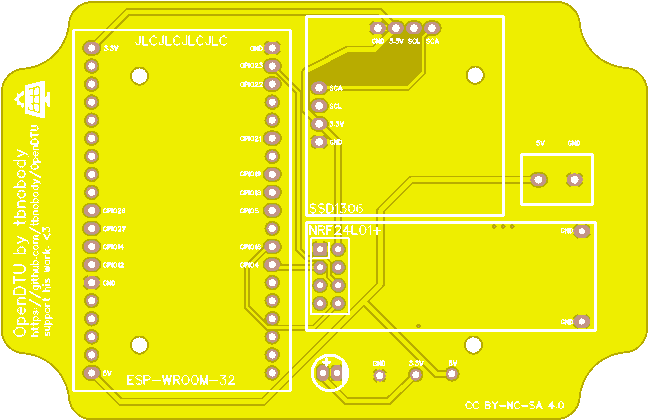

Ich habe diese Platine

sm_yellow_top
sm_yellow_top648×420 8.57 KB

Ist vollkommen ok. ESP32, Display und Funktmodul.

Ich möchte auf Opendtu on Battery "upgraden".

Hat event jemand solch eine ähnliche Platine für Opendtu-onbattery.

Also für das Espressif ESP32-S3 DevKit Board? So wie hier beschrieben?

Grüße
Manfred

2

Ich hänge mich mal hier gleich mit dran. Ich habe vor etwa zwei Jahren mal von jemandem hier eine vollbestückte OpenDTU-onBattery-Platine erworben, mit allen zusätzlichen Chips, um auch einen Pylontech-Akku und ein Huawei-Ladegerät anzusteuern.

Leider wird dieses Teil inzwischen immer unzuverlässiger und verliert immer wieder kurz die Verbindung zum Huawei. Außerdem hat der ESP32 darauf nur 4 MB Flash, weswegen ich die neueren Versionen nach Juni 2024 überhaupt nicht mehr aufspielen kann.

Deswegen habe ich eine neue, fertige OpenDTU-onBattery mit 16MB Flash erworben.

Dummerweise eine ohne die zusätzlichen Chips für den Anschluss von Pylontech und Huawei.

Gibt es dafür fertige Module zu kaufen, die man auch als relativer Elektroniklaie an die vorliegende OpenDTU-onBattery anschließen kann? (Lötkolben vorhanden.)

Auf was muss ich achten? Was muss ich bei der OpenDTU-oB-Platine in Erfahrung bringen, um die richtigen Zusatzmodule kaufen zu können? Gibt es eine idiotensichere Anleitung dazu?

Oder ist das für einen relativen Laien zu heikel, und ich kaufe besser wieder eine bereits vollständige und vollständig bestückte Platine? (Wer würde so etwas verkaufen?)

Herzlichen Dank für alle Tipps und Hilfestellungen ...

3

Zeig mal welche Platine du hast - dann kann ich dir da weiterhelfen...

4

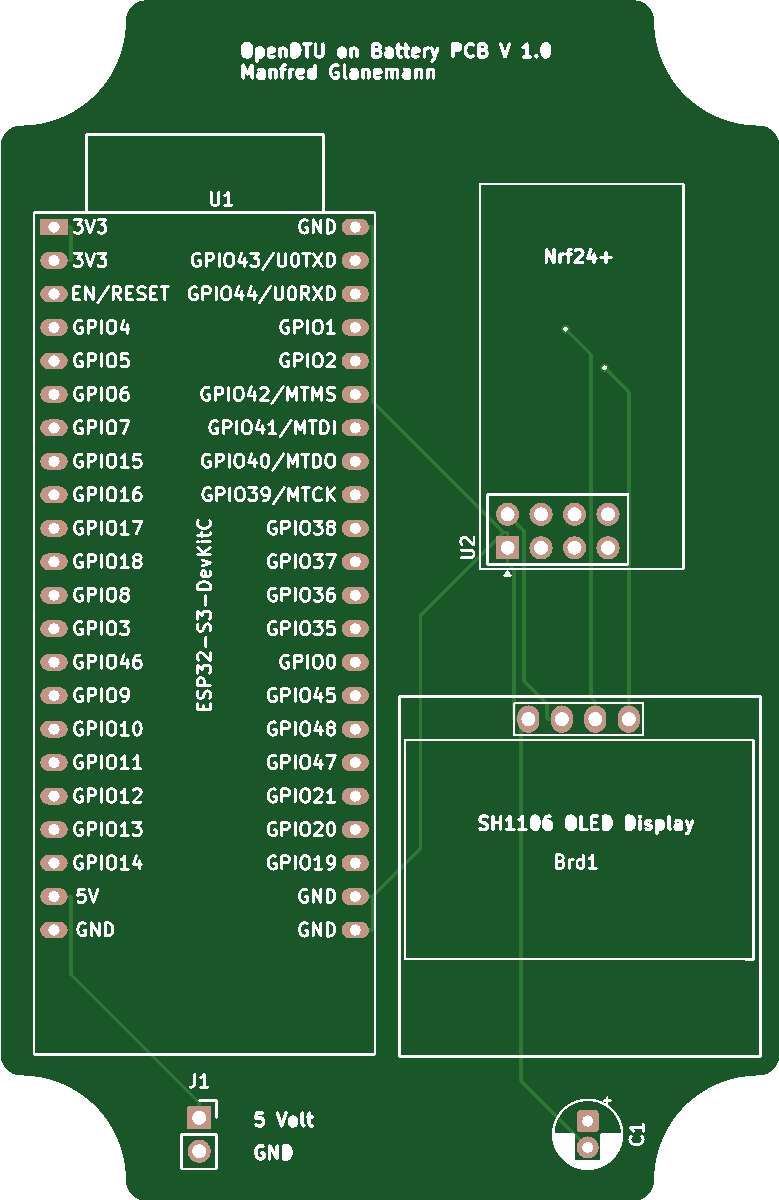

Ich habe mir jetzt eine einfache Platine gemacht.

Grüße
Manfred

sm_green_top
sm_green_top779×1200 14.5 KB

5

Ah schick - ich plane, alles von OpenDTU auf ESPHome zu migrieren, sobald ich dazu komme - und dann mach ich ne Platine inkl. Adapter für MCP2515 (R4850G2-Verbindung) und Display, Relais, Ethernet-Modul etc.

6

Hallo @p1ngb4ck,

sorry für die späte Antwort. Ich habe es erst jetzt mitbekommen, dass in diesem alten Thread wieder geschrieben wird.

Ich werde meine Platine fotografieren und hier einstellen.

1 „Gefällt mir“
7

Also ich bin "wie versprochen" dabei, das alles (OpenDTU on Battery) in ESPHome zu migrieren.
Warum? Aus folgenden Gründen:

  • einfache Integration von MQTT für alle Komponenten, selbiges gilt für API/WebServer
  • riesiger HW-Support
  • großes aktives Dev-Team und eines der am aktivsten weiterentwickelten Projekte

Fortschritt:

  • gewünschte Schaltung ist von den Komponenten her vollständig umgesetzt, bestehend aus:
    WS5500 Ethernet, FRAM-Modul zum Speichern von Settings, I²C-RTC-Clock mit Batterie, LVGL-SPI-Display, MCP2515 CAN via Levelshifter, Modbus via magnetisch entkoppeltem RS485, RotaryEncoder
  • alle Komponentern werden erkannt und funktionieren mit Test-Code
  • RS4850G2-Komponente mit MCP2515 zum Laufen gebracht (Bugfixes in ESPHome-Component vom MCP2515)
  • Bluetooth-BLE - Verbindung zum JK-BMS v19 steht und funktioniert (alle Sensoren/Controls, die man von der APP her kennt)
  • Tests mit MQTT-Komponentern & VE.Direct-Komponenten

ToDos:

  • Display/Menus erstellen
  • Docs/Examples bereitstellen
  • Gehäuse & Adapter-PCB designen (=> alle Komponenten gibts via eBay/Amazon für wenige Taler, aber ein Adapter-PCB, das den vereinfachten Anschluss aller besagter Komponenten vereinfacht, wäre schon super)
1 „Gefällt mir“
