Wie habt ihr eure Unterkonstruktion der Solarmodule für den Potenzialausgleich verbunden und geredet?
Habt ihr Erdungsklemmen verwendet und das mit einem Alu-Rundleiter verbunden, analog zur Blitzschutzanlage?
Habt ihr 10mm2 oder 16mm2 Kupfer für die Verbindungen genommen?
oder irgend eine andere Lösung?
Ich habe NAYY 25mm2 von der Unterkonstrucktion auf eine PE-Schiene im Dach gelegt. Von der PE Schiene dann mit 16qmm CU auf die PAS im Keller.
Kupfer direkt auf Alu ist nicht sinnvoll, das korrodiert dir weg. Daher die PE-Schiene, die ist verzinkt und somit der Trenner zwischen CU und ALU.
Hallo
Bei mir ist die Unterkonstruktion mit Erdungsklemmen versehen. Diese Klemmen sind mit 16qmm Kupfer mit der Erdungsschiene im GAK auf dem Dach und diese ebenfalls mit 16qmm Kupfer mit dem Fundamenterder verbunden.
mit freundlichen Grüßen
Thomas
Ich habe bei unseren Anlagen folgende Klemmen von Dehn genutzt:
Pro Schienenreihe eine Klemme und die Schienen dann mit 8mm Rund-Alu Blitzableiter untereinander verbunden. Dann mit 16qmm Kupfer an den Dachhaken und zum GAK. Von da weiter mit ebenfalls 16qmm zur Potentialausgelichsschiene.
Der Blitzableiterdraht ist einiges günstiger als Kupfer.

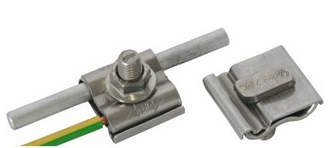

Ich habe mit den Dehn UNI-Erdungsklemme NIRO A2 mit NYY-J 1x16mm² die Schienen gemeinsam je einmal auf den Stab-Erder und einmal separat auf die Sammelschiene geerdet
Klemmen :
http://www.profiness-shop.de/solarshop1/index2.htm
Erdungsclips :
https://www.ebay.de/itm/385217248626
Die Erdungsclips sind bei mir notwendig weil ich schwarz eloxierte Module habe ( Durch die Eloxierung wird der Übergangswiderstand verringert )
EDIT : 9m Tiefenerder - der geht auch auf die Sammelschiene mit einem seperaten 16mm² NYY-J
Moin, ich habe hierzu mal eine Frage:
Ist es Pflicht, so eine Erdung durchzuführen?
Ich möchte demnächst ein Kurzschienensystem verwenden (Solarmodul Halterung Kurzschiene PV Schiene 20cm Befestigungsschiene Solarpanel | eBay) um Module auf mein Flachdach zu bringen. Ist es notwendig hier alle Schienen mit Draht bzw. Lochband zu verbinden und dann noch seperat zu Erden?
Danke!
Kommt darauf an, wie dein Aufbau ist und was du erreichen willst. Wenn du einen String bildest, ist aus Gründen des Personenschutzes Erdung nötig. Bei Mikrowechselrichtern liegt die Spannung der Module in einem sicheren Bereich. Und dann das Thema Blitzschutz, ob das bei dir nötig ist, kommt auch drauf an, z.B. ob das Dach überhaupt gefährdet ist.
Ich konnte bisher auch noch keine Klemmen finden, die in die Nut für die Unterkonstruktion passen, die ist kleiner als die Nut8 Systeme... Die Dehn Klemmen scheinen ja auch für Nut8 zu sein???
Hallo Leute,
ich plane auch grade meine Anlage und bin mir noch unsicher was die Erdung angeht. Das Dach wird neu mit Trapezblech eingedeckt. Darauf kommt vermutlich das K2 Mini Rail System. Es gibt Bleche welche über den PV Modulrahmen die Erdung fortführen.
Ich dachte erst ok, erdest immer eine Reihe mit einen Runddraht welche sich über den PV Modulrahmen fortführt dank der Einlebleche welche K2 auch anbietet. Jetzt lese ich die Anleitung von K2. Dort steht es reicht wohl aus nur das Trapezblech zu erden wenn es elektrisch verbunden über die ganze Dachfläche ist. Die Mini Rails sind wohl dank der Schrauben automatisch mit dem Dach elektrisch verbunden. (siehe Dokument)
Eine Erdung auf das Trapezblech könnte ich über einen freien Erdungsdraht welcher sich am Haus befindet (uns nich an der Potenzialausgleichschiene angeschlossen ist) realisieren.
Anbei das Dokument von K2, auf Seite 17 findet man Angaben zum System bei Trapezblechen.
Wie seht ihr die Sache? Eine Erdung des Daches an sich sollte doch ausreichen wenn ich die Anleitung recht interpretieren? Eine Blitzschutzanlage ist auf unseren Dach nicht installiert. Dies sei noch bemerkt.
Hört sich stimmig an. Also das Gestell ist mit Trapezblech elektrisch leitend verbunden. Trapezbleche müssen untereinander noch elektrisch verbunden werden, falls konstruktiv nicht schon irgendwie erledigt. Und dann das Trapezblech irgendwo mit 6-16 mm² an einen Erder oder an die Potentzialausgleichsschiene.
Das verstehe ich nun gar nicht.
Diese Dehn-Klemmen haben doch eine Hammerkopf Schraube, die ist so klein, die paßt in jede Nut., (außer Puppenstube)
Noch mal genau anschauen. Für Nut8 sind sie fast schon zu klein...
Da ich die noch nicht gekauft habe, weil unsicher, die Schienen sind recht flach, da ja dort nur die Modulhalter eingeklinkt werden... Aber mal abwarten, habe eine Truppe gefunden, die bauen nur PV auf das Dach und legen die Kabel rein, rest muss man sich selber Kümmern. Genau was ich brauche, die machen auch die Erdung, mal sehen wie deren Klemmen aussehen.
